一、设计内容

根据剧场的使用要求，我司对其的扩声系统进行设计，主要功能为音乐厅，以中、小型交响乐演凑、歌剧、合唱为主，兼容歌舞、演唱会、音乐会、小品、话剧等文艺演出。

二、扩声系统设计概念及依据

音乐厅扩声系统必须具有先进性，稳定性、实用性、系统安全及稳定可靠性能，除此以外在美观上也要充分作出考虑，按现代扩声系统音乐厅进行设计，也是文艺演出场所的实际使用要求出发，有的放矢，注重性价比。在器材的选用和系统配接上我司将充分考虑到以下几点：

1、可靠性

扩声系统应具备长期稳定工作力，所选用设备均符合国际质量及可靠性标准；

2、实用性

扩声系统必须满足功能要求，选用器材系统设置简单快捷、操作方便、维护容易；

3、先进性

扩声系统应是滿足可靠性和实用性前提下的先进系统。系统主要设备应尽可能选用国际品牌产品，并且能満足系统对设备性能技木指标的要求。系统构成应采用先进的设计理念和手段；

4、一致性

扩声系统必须依据技术指标的一致性原则来选定设备，设备档次应保持在同一水平线上；

5、经济性

扩声系统选用器材必须具有良好的性价比，实用而不夸张、髙档而不奢侈。

GYJ25-86厅堂扩声系统声学特性指标

足够的声压级

随着现代录音技术的发展以及人们听觉鉴赏水平的提高，要求系统有足够动态余量，以适应不失真还原大动态的节目信号。设计所选用的远程线阵列扬声器，其功率大，灵敏度高，与之相匹配的功率放大器具有足够的功率储备。经计算完工后的观众厅内的声压级应该完全可以达到国家一级体育馆扩声系统声学特性指标要求。

良好的声场均匀度

设计中所选的扬声器显然是根据听众区的具体位置和面积，选用的线阵列扬声器采用同一系列不同覆盖角度的恒指向扬声器，解决因距离差而引起的声音覆盖不均匀问题，避免不同位置扬声器之间的相互干涉，减少听声盲区，保持声音良好的一致性，有利于语言清晰度的提高。可以预见声场均匀度是良好的，而通过计算机的模拟运算结果也可证明这一点。

平滑的传输频率特性

系统中对每路扬声器都进行参量均衡的调整，使其在指向性控制范围内各频率声束宽度变化很小，没有过激点和陷波点，而且在扩声系统中，每路扬声器都连接有均衡器（在DSP数字音频处理系统中），能提供足够的手段改善观众厅和比赛区耦合空间声场对传输频率特性的影响，确保系统的传输频率特性平滑。

良好的传声增益

系统中的扬声器布置合理，主要表演区均在主扩声扬声器的覆盖范围外，所选用的扬声器采用恒定指向号角，－3dB角外的声能衰减迅速；另外，选用的传声器为心型指向、超心型指向。因此，系统的传声增益要达到设计目标是有保障的。

低的系统噪声

系统噪声的产生及引入，主要跟设备的档次以及系统配接方法有关。显而易见，在设计中所选的设备均采用了本底噪声较低的优质产品，系统采用星型接地，因此，若工程做得好，实现指标中所要求的本底噪声指标也是可得到保证的。

系统适应性强，方便扩展

通过对设备体系的分析，我们认为在设计过程中除对上述客观可测量指标进行重点考虑外，还可从使用的角度出发，放宽系统的适应性，除可以满足会议扩声要求外，它也可以满足多媒体音乐播放的要求，整个系统有效重放频率宽度为35Hz—18kHz，系统的调音台和处理设备，都保留有足够的扩展空间。

可靠性高，技术成熟

系统在设计中，在扬声器的最大声压级、功放的功率储备、扬声器的保护、音频处理器的处理能力以及主控调音台等环节引入冗余备份的设计理念，功放与扬声器单元的设计处于最佳匹配状态，这种系统整体解决方案，除对音质高保真重放有利外，另一个重要的优势就是大大提高了设备的可靠性，系统操作管理方便。

四、扩声系统组成

1、系统设计要求

本设计要求音响扩声系统组成体现出功能完善、使用操作简单方便，保证良好的语言清晰度。

2、扬声器系统配置

2.1、观众区扬声器声器配置

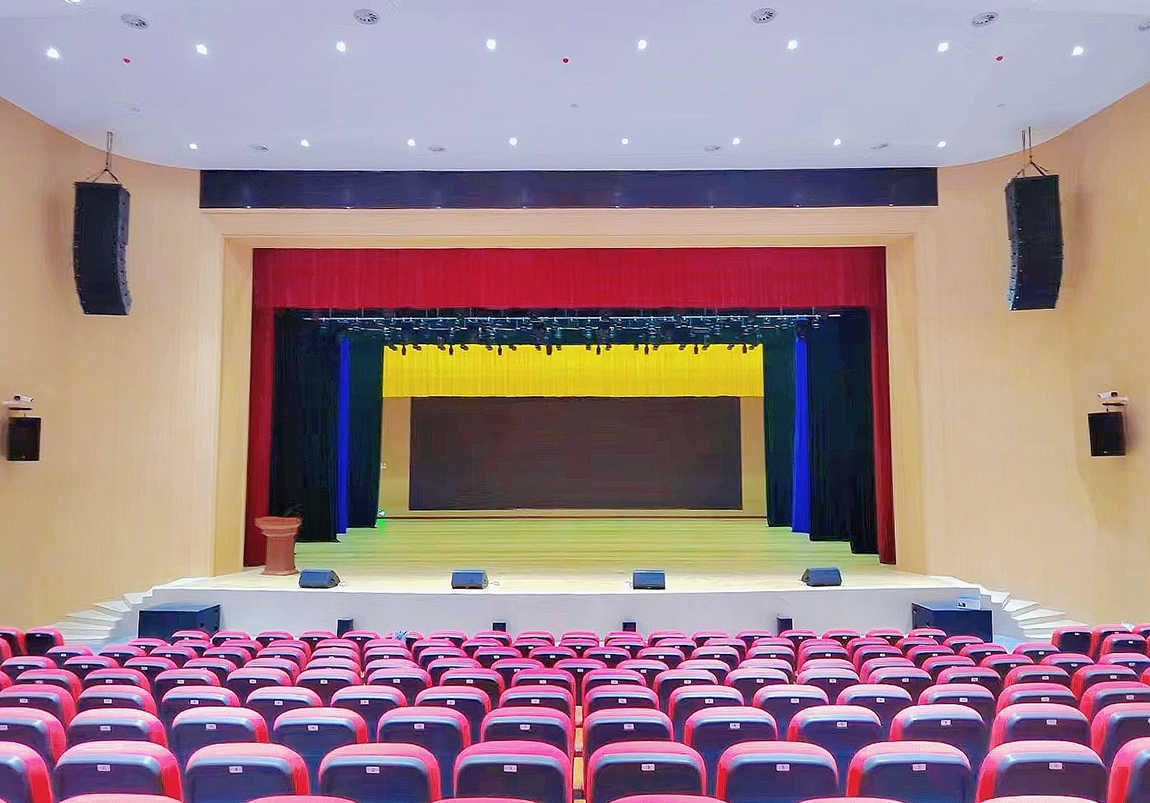

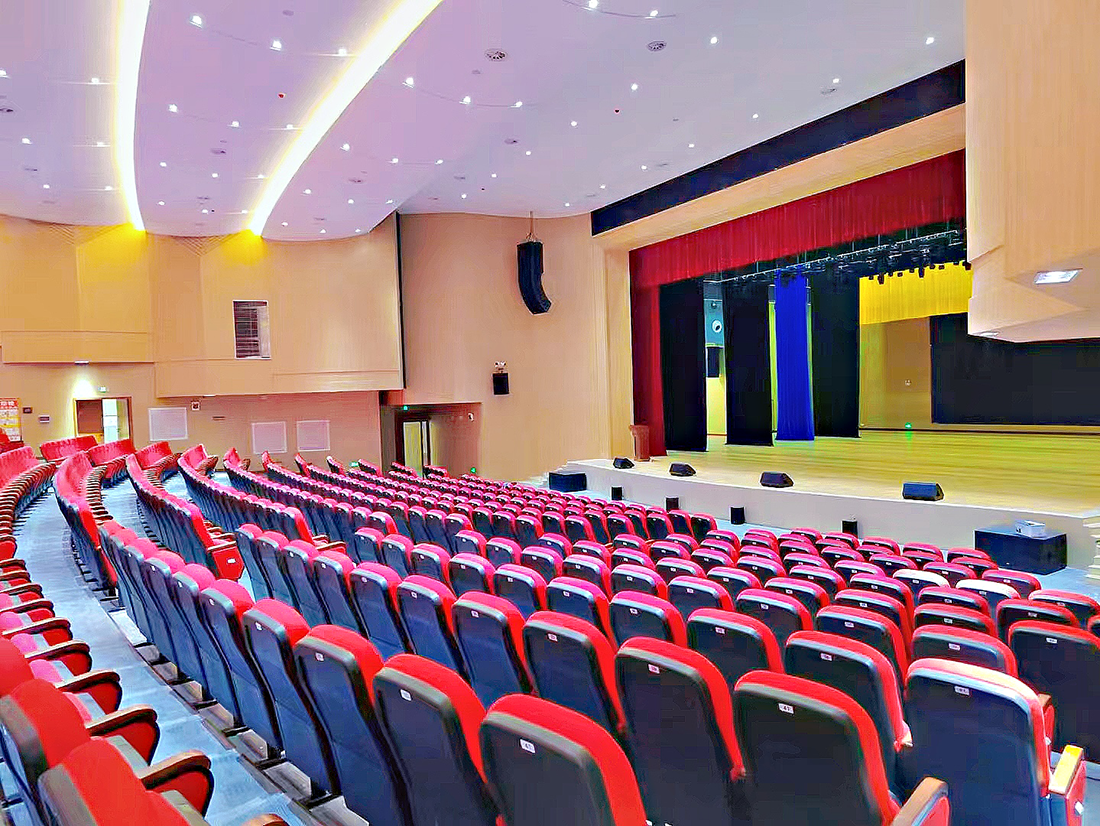

主扩声扬声器采用集中分布的形式，分为左、中、右主声道扬声器矩阵，布置在舞台口上方，声音覆盖整个观众席区域，采用同一型号不同覆盖角度的线阵列扬声器混搭，解决了距离差造成覆盖不均匀问题，保证声音覆盖整个观众席区域，由于使用同型号的扬声器，声音能保持良好的一致性。

左、右拉声像扬声器左、右两边各配置一组，作整个观众席前区补声扬声器及声像定位的作用，使用整个前区的声不会出现“压顶”的感觉。

台唇扬声器隐藏安装在乐池正前方，作第一排观众席补声扬声器。

超低频扬声器在左、右两边各配置一组，增加音乐的丰满度和声音的动态。

这样的扬声器布置使主席台发言声、舞台演出音乐声保持从舞台发出覆盖到观众席，做到“声像同步”。使观众席声场分布均匀，不出现声音盲区，在声压足够的情况下语言声清晰度高、音乐声频响宽、丰满度好及方向感强并且能有效控制哨叫声， 体现声音传播保真度高从而提高整个音响效果。本系统能满足现多功能厅和学术报告厅、多样文艺演出扩声功能的音响效果。
