一、设计内容
报告厅音响设计在声学要求、声学特性方面与厅堂音响系统既有共同之处，也各有自己的特点。报告厅要确保语言清晰度，采用强吸声、短混响的系统，使听众获得足够的声压级和声场均匀度是这类建筑的共性。
扩声系统在此前提下必须设计成一个完善、一体化的，性能先进、功能完善、调度快捷、科学合理、操作简便、可靠稳定的系统，同时具备高科技、高安全性、高可靠性等特色。
二、设计依据
为了使设计的目标具有可“度量性”，以原广电部GYJ25-86《厅堂扩声系统声学特性指标》我们认为所确定的指挥中心大厅的设计指标，应该为本厅扩声系统的设计将选用国家《语言音乐扩声系统一级声学特性指标》，GYJ25-86厅堂扩声系统一级声学特性指标:
1、最大声压级：98dB；
2、传输频率特性：125～4000Hz：±4 dB；
3、大部分区域声场不均匀度：1000Hz～4000Hz≤8dB；
4、传声增益：125～4000Hz≥-8dB；
5、总噪声级：NR-30。
三、设计理念
设计思想与理念是扩声系统设计的一条主线，它贯穿于整个扩声系统设计的全过程，系统各个部分的内容与构成都紧紧围绕这一主线而展开。
理念一：服务于“声音艺术”的扩声系统设计的核心目标，是实现高质量声音重放和还原。
人类生理及心理特性的不同都会对听觉有不同的影响，如何使所有人能获得“自然”、“真实”、“优美”的听觉艺术享受是建筑声学和电声学研究者与设计者所共同关注的问题。要解决这些问题，需要用到最新声学领域中的研究成果及技术手段，以充分体现现代科技带给人们更美好的艺术享受。
报告厅扩声系统设计对扩声声场布局有较高的要求，使之能更大程度解决声场中“声干涉”和“直达声能分布”的问题，并将上述理念贯穿于所有设备选型与设计过程的要求中，以避免整个声系统出现“音质瓶颈”。
理念二：新技术的应用使系统管理与控制变得更“精确”与“简单”，彰显“人性化”设计。
科技不断进步与发展，新技术层出不穷，供选择配置的设备名目繁多，功能各异，在满足设计要求的前提下，应该使管理者和操作者的工作更简单可靠。因此，坚持“人性化”设计是我们的基本设计理念。
理念三：实用而不夸张、高档而不奢侈。
从实用性和经济性出发，着眼于近期目标和长期的发展，所选用的设备必须具备先进性的同时，进行最佳性能组合，利用有限的投资构造一个现代化的，利用率高的宴会厅扩声系统。
四、设计要点
1、报告厅主扩声音箱和后场补声音箱采用分散式扬声器覆盖，能够达到较好的还音效果；
2、信号传输以高效、可靠为原则，传声器部分以模拟传输为主，系统中在侧墙设置信号接入口；
3、控制方式采用固定安装在控制室内，选择数字调音台作为主调音台，其具备足够的输入输出通道用于混音调控，方便使用；
4、系统采用数字音频处理器进行调控及接口分配，对音频信号可进行增益、分频、均衡、路由、延时调节，高低通滤波器，限幅器等控制；
功率放大器采用两通道大功率功放，考虑到报告厅扬声器均为较远距离传输，故每通道最小负载阻抗均不小于4欧。
5、各类话筒、音源和周边设备的配置充分满足各类语言节目需求。
6、系统设计操作方便，稳定可靠，同时具有很好的可扩展性，方便外来临时性扩声系统的安装和使用。
系统设计
1、音箱系统选型
扬声器是音响系统中最重要的组成部分。由于电子技术的发展，声系统中电子设备的频率响应与相位响应上的处理已达到较高水平，影响音响系统还原性能的主要瓶颈是换能器的失真，因此扬声器的选用是对最终还音质量影响最大、最有决定性的一个环节。选择一个高保真的扬声器系统是构筑一个优秀音响系统最重要的一步。
在此扩声系统设计的扬声器选用上，我们严格遵循以下几个重要原则：
1.体积小、功率大、频率宽、外形美观漂亮；
2.频率及相位响应平坦，音质优美；
3.音箱的指向性强、Q值高、更容易达到声场均匀覆盖的设计目标；
4.具有良好的品牌认同度。
因此，我们选用我司KEEP&FINDING（科梵霆）品牌的LA208线阵列音箱作为主扩声音箱。

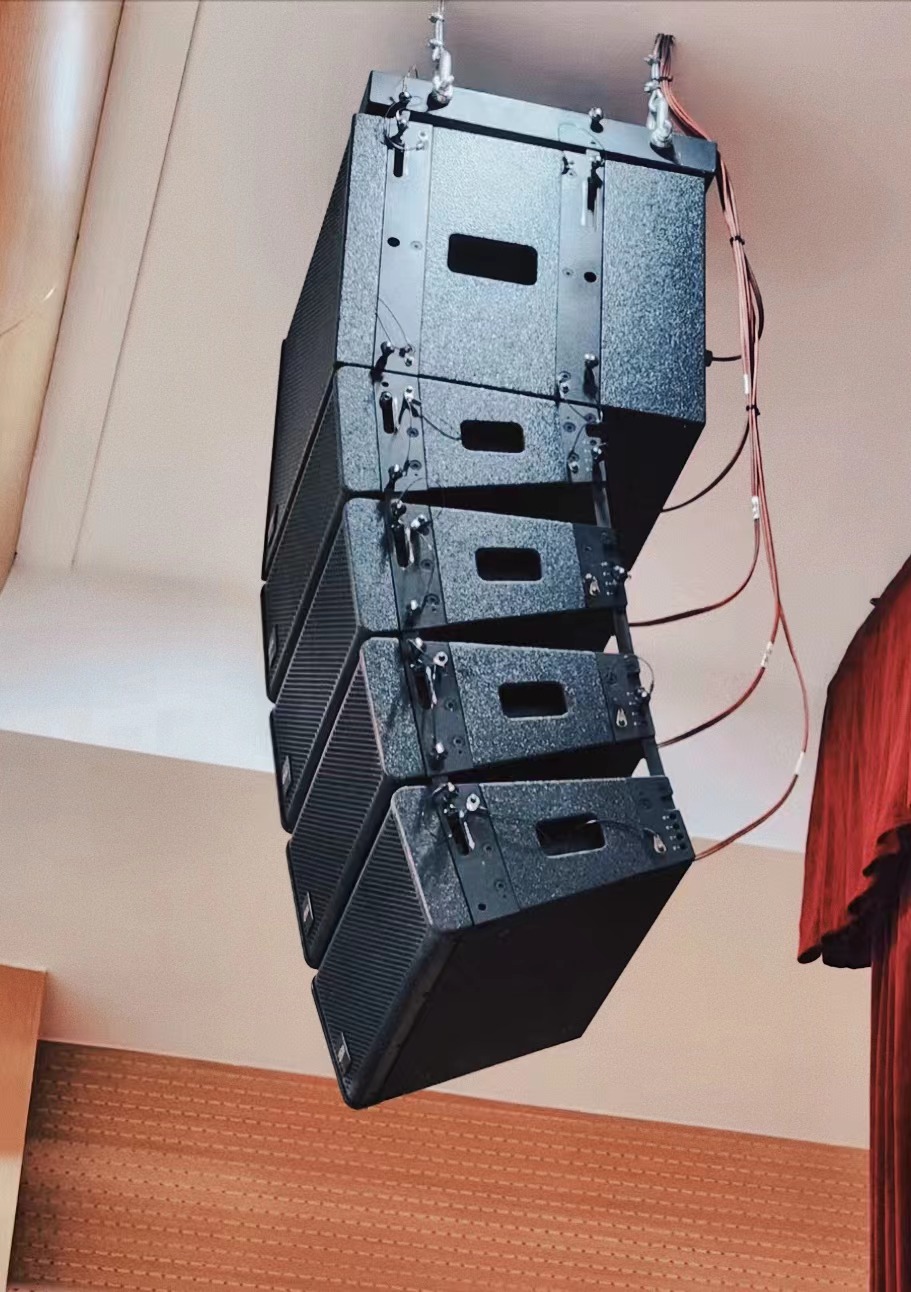

1.1、主扩声线阵列音箱

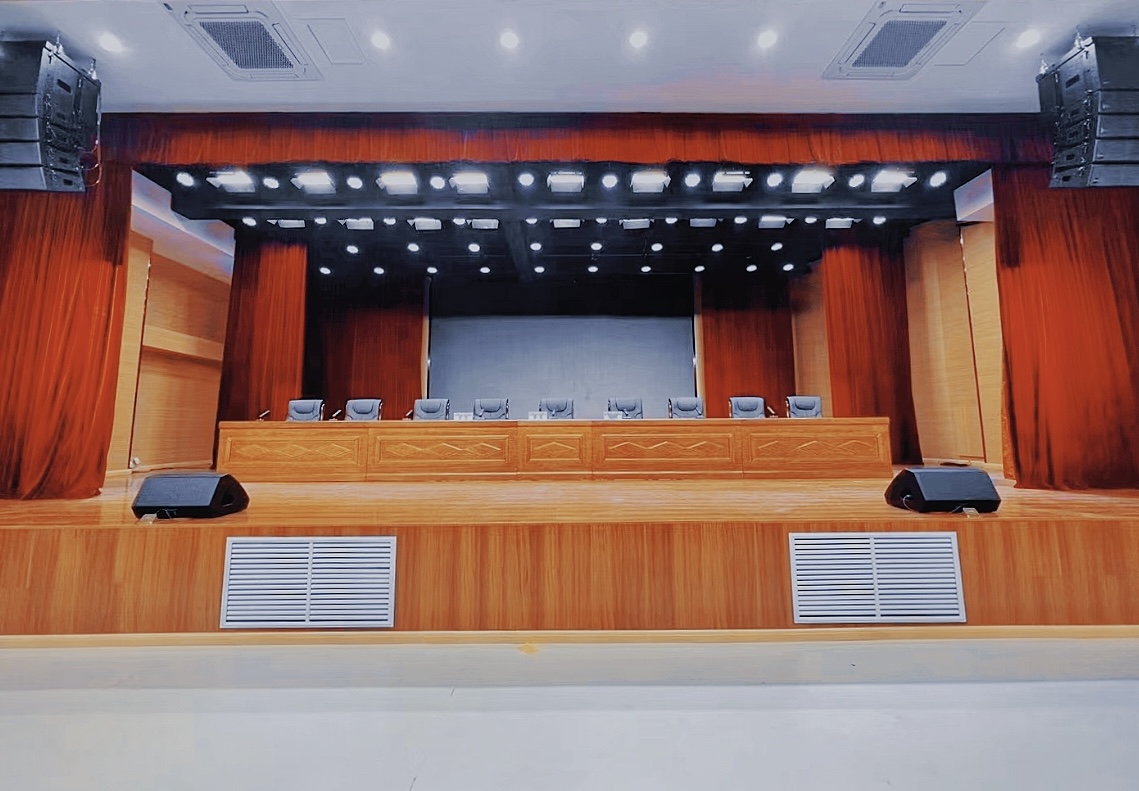

基于报告厅的长宽高及观众区的考虑，主扩声需要选用线阵列扬声器，舞台左右各一组，立体声设计。由于线阵扬声器的垂直覆盖角度较窄，可通过扬声器数量来设计垂直覆盖角度，从而使声波束更准确的覆盖到观众区，而不会造成过多的声反射影响，使声音更均匀的覆盖全场。
左、右主声道扬声器选用KEEP&FINDING（科梵霆）的LA208线阵列扬声器，左、右各一组，每组4只。该扬声器为两分频线性全频扬声器，采用2×8寸纸盆喇叭，1×3寸高音单元的系统设计。
1.2、超低频扬声器
超低频扬声器选用1只KEEP&FINDING（科梵霆）LA18。这是一款高声压的单18寸超低频无源扬声器，32Hz的低频下限更能使各种低音乐器的泛音得到真实的还原。
1.3、辅助声全频扬声器
一个厅堂无论主扩如何设计，总会有部分区域（特别时比较靠近墙的位置或角落）的声音会出现偏弱，偏窄等情况，那么这种时候就需要设置一些辅助扬声器进行声音补偿，针对本宴会厅的体积、观众区声场研究，结合以上主扩声的设计，需要设计6只补声音箱，选用KEEP&FINDING（科梵霆）D10，该扬声器为两分频线性全频扬声器，采用1×10寸纸盆喇叭，1×1.34寸高音单元的系统设计。补声均匀布置在两侧及后侧墙作为辅助扩声使用。
1.4、舞台返送扬声器
根据报告厅舞台的扩声使用要求，为演员提供良好的听声效果，保证演出的质量，舞台内配置固定返送扬声器。固定返送扬声器选用KEEP&FINDING（科梵霆）WT-S112，该扬声器为两分频线性全频扬声器，采用1×12寸纸盆喇叭，1×3寸高音单元的系统设计。
1.5、台唇扬声器
台唇扬声器隐藏安装在舞台正前方，作为第一排观众席补声扬声器，其作用除了补声外还有声音声像定位的作用，使第一排的听声感觉不会出现“压顶”的感觉。选用KEEP&FINDING（科梵霆）D6，该扬声器为两分频线性全频扬声器，采用1×6.5寸纸盆喇叭，1×5寸高音单元的系统设计。
1.6、控制室监听扬声器
由于报告厅优先考虑场内的面积利用率，所以一般控制室都放在了比较偏的位置，所以必须配置2只单4”以上的有源监听扬声器。选用KEEP&FINDING（科梵霆）SY15，频响范围需达到60Hz-20kHz以上，放置于控制室让音响师或管理人员更好的控制整个扩声系统。
2、功率放大器选型
功率放大器需满足有能力稳定运行在2欧姆的状态，以确保系统稳定性，在与扬声器配比上功放功率至少需要在扬声器功率的2倍以上，另外不能为了节约成本，把扬声器并联至低于4欧的状态，我们设计的扩声系统必须耐用，可靠。选用KEEP&FINDING（科梵霆）S2800，采用H类电路技术，拥有高效率的功率转换和精良的电路布局，采用超大功率进口铁芯环牛变压器设计，采用10000UF超大容量电容设计，低频浑厚。
3、音频处理器选型
选用KEEP&FINDING（科梵霆）SY-1616A数字音频处理器，内部高度集中了几十种处理模块，如：均衡器、压缩器、反馈抑制器、音箱管理器等，一台机器可以涵盖所有周边设备，节省空间和成本。
为满足使用要求所选用的处理器需具备：16进16出以上输入输出通道；处理模块为可配置式，根据需求自由更换；内置一进一出的USB声卡，支持音乐播放、录制和软视频会议（如：ZOOM，腾讯会议，钉钉会议等）;带AEC回声消除功能，以满足视频会议需要；独立通道的AFC反馈抑制功能；具备噪声抑制，增益共享自动混音，门限自动混音等功能；具有中央控制功能，可对系统中的电源、信号切换、环境控制、音频等整体控制，实现一键开启系统所需要的功能。
4、调音台控制系统选型
在调音台方面，考虑到安全可靠性的因素以及可以灵活切换不同使用场景，所选择的设备不仅要求技术先进、满足操作人员使用方便的需要，也要得到较为广泛的应用，让外来音响操作人员也能熟练的上手使用。因此必须选用一台较容易上手的数字调音台作为控制系统的核心设备，数字调音台可以预先设置好多个场景，一键切换即可轻松满足本宴会厅的不同使用场景。为了可以轻松承接各类型使用需求，选用KEEP&FINDING（科梵霆）HX32DM，该调音台能够提供更强大的DSP处理能力，例如提供全通滤波器、动态均衡DEQ等高级算法，从模拟调音台转到数字调音台的升级或替换，都将是您最佳的选择之一。
拥有强大的处理能力和先进功能，可快速的调出混音界面，并及时的进行调整；一旦开始使用，就能感受到我们对软件操作流程设计所带来的便利性与快捷性；方便快捷的操作体验，让所有人都能享受到数字调音台的便捷与强大功能。
5、拾音系统选型
系统设计配备KEEP&FINDING（科梵霆）2套HX2200无线手持话筒、2套HX2208无线领夹话筒和一套HX4900系列无线数字会议话筒搭配使用，根据报告厅面积较大的情况，本系统中需配置有定向天线，增强无线信号接收能力，确保无线话筒不会出现“断声”的现象。
